步骤 3：发送请求消息以插入记录并接收响应

第 3 步（共 4 步）

完成时间： 10 分钟

目的： 在此步骤中，将请求消息发送到 Purchase_Order 表中插入记录并接收响应。

先决条件

将以下形状添加到 构造消息 形状下的编排中。

形状	形状类型	性能
SendInsertMessage	发送	- 将消息设置为 InsertPO - 将 Name 设置为 SendInsertMessage
ReceiveInsertResponse	接收	- 将 “激活 ”设置为 False - 将消息设置为 InsertPOResponse - 将 Name 设置为 ReceiveInsertResponse
保存插入响应	发送	- 将消息设置为 InsertPOResponse - 将名称设置为 SaveInsertResponse

修改在步骤 2 中创建的 SQLOutboundPort：将请求消息发送到 SQL Server 并接收响应。
1. 右键单击业务流程设计器中的端口，然后单击“ 新建作”。端口形状更改以添加新操作Operation_1。
2. 单击 Operation_1并在 属性窗口中，将标识符的值更改为 InsertPO。
向业务流程添加单向发送端口。你将使用此端口发送插入作的响应消息。设置端口的以下属性。

设置此属性对此值

通信方向 发送

通信模式 One-Way

标识符 SaveResponsePort

此外，将作名称从Operation_1更改为 InsertPO。
将端口连接到动作形状。在编排设计器中，在设计图面上，将端口的绿色箭头形控点拖动到操作形状的相应绿色控点。

注释

在此步骤中，您可以通过拖放方法连接端口到动作形状。可以改为使用动作形状的操作属性来将动作形状连接到端口。

按如下所示连接端口和动作形状：
- 将 SendInsertMessage 操作形状连接到 SQLOutboundPort 的 InsertPO 操作的 Request 句柄。
- 将ReceiveInsertResponse动作形状连接到SQLOutboundPort的InsertPO操作的Response句柄。
- 将 SaveInsertResponse 操作形状连接到 SaveResponsePort 的 Request 句柄。

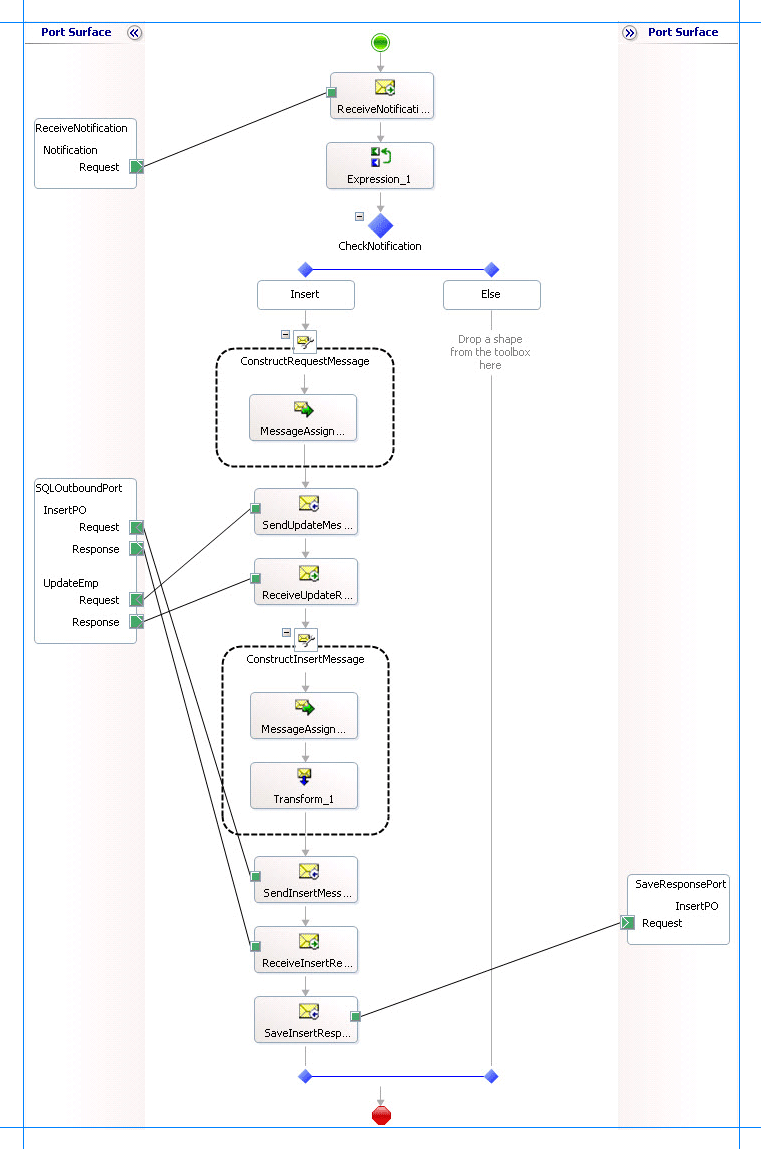

下一个图显示了正在进行的编排。

发送请求将记录插入 Purchase_Order 表中并接收响应。

生成项目，如步骤 4：生成项目中所述。
