完成时间： 10 分钟
目的： 在此步骤中，发送请求消息以执行 UPDATE_EMPLOYEE 存储过程并接收响应。
先决条件
必须已完成 步骤 1：为 UPDATE_EMPLOYEE 存储过程创建请求消息。
发送请求消息并接收响应
在现有编排中的“决定”形状的“插入”块下，添加消息分配形状。 从工具箱中，将 “消息分配” 形状拖动到指示的空间。
注释
将 消息分配 形状拖放到设计图面上时，业务流程设计器会为你创建封闭 构造消息 形状。
在设计图面上，右键单击 ConstructMessage_1 形状，然后单击“ 属性”窗口。
在ConstructMessage_1形状的“属性”窗格中，指定以下值。
设置此属性 对此值 已构建消息 更新员工 名称 ConstructRequestMessage 双击 MessageAssignment 形状以打开 BizTalk 表达式编辑器。
在 BizTalk 表达式编辑器中，添加以下内容：
UpdateEmployee = UpdateEmployeeMessageCreator.UpdateEmployeeMessageCreator.XMLMessageCreator(); UpdateEmployee(WCF.Action) = "TypedProcedure/dbo/UPDATE_EMPLOYEE";此处， UpdateEmployee 是 你在步骤 2 中创建的消息：为 BizTalk 业务流程创建消息 ，以便为 UPDATE_EMPLOYEE 存储过程发送请求消息。 在 MessageAssignment 形状中，调用 UpdateEmployeeMessageCreator 类来创建请求消息。 此外，为请求消息设置 WCF 操作。
将以下形状添加到 消息分配 形状的编排流程中。
形状 形状类型 性能 发送更新消息 发送 - 将 消息 设置为 UpdateEmployee
- 将 名称 设置为 SendUpdateMessageReceiveUpdateResponse 接收 - 将 “激活 ”设置为 False
- 将 消息 设置为 UpdateEmployeeResponse
- 将 名称 设置为 ReceiveUpdateResponse将请求-响应发送端口添加到业务流程。 你将使用此端口将请求消息发送到 SQL Server 并接收响应。 设置端口的以下属性。
设置此属性 对此值 通信方向 Send-Receive 通信模式 Request-Response 标识符 SQLOutboundPort 此外，将作名称从Operation_1更改为 UpdateEmp。
将端口连接到动作形状。 在编排设计器中，在设计图面上，将端口的绿色箭头形控点拖动到操作形状的相应绿色控点。
注释
在此步骤中，您可以通过拖放方法连接端口到动作形状。 可以改为使用动作形状的操作属性来将动作形状连接到端口。
按如下所示连接端口和动作形状：
将SendUpdateMessage动作形状连接到SQLOutboundPort的请求句柄。
将ReceiveUpdateResponse操作形状连接到SQLOutboundPort的响应句柄。

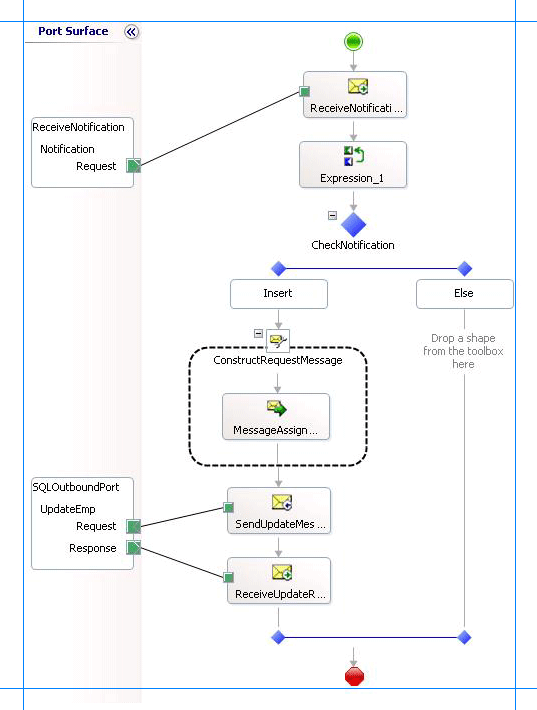

下一个图显示了正在进行的编排。
我只是做什么？
在此步骤中，通过添加 MessageAssignment 形状，发送形状，接收形状，以及一个端口来更新编排。 您连接了形状和端口，以发送请求消息来执行UPDATE_EMPLOYEE，并接收响应。
后续步骤
在下一步中，添加编排形状来调用 Purchase_Order 表中的插入操作，如 第 4 课：在采购订单表上执行插入操作 中所述。
