步骤 2：将UPDATE_EMPLOYEE响应消息映射到插入操作的请求消息

2025-06-05

第 2 步（共 4 个）

完成时间： 10 分钟

目的：在此步骤中，将创建请求消息以对 Purchase_Order 表执行 Insert操作，并且将 UPDATE_EMPLOYEE 存储过程的响应消息映射为 Insert操作的请求消息。通过这样做，可以将回应信息中的值传递到要插入的 Purchase_Order 表中。

先决条件

必须已完成步骤 1：在 Purchase_Order 表上创建插入操作的请求消息。

映射消息

在现有的协调中，在“决定”形状的“插入”块中，在ReceiveUpdateResponse形状下，添加一个消息分配形状。从工具箱中，将 “消息分配” 形状拖动到指示的空间。

注释

将 消息分配 形状拖放到设计图面上时，业务流程设计器会为你创建封闭 构造消息 形状。
在设计图面上，右键单击 ConstructMessage_1 形状，然后单击“ 属性”窗口。
在ConstructMessage_1形状的“属性”窗格中，指定以下值。

设置此属性对此值

已构建消息 InsertPO

名称构建插入消息
双击 MessageAssignment 形状以打开 BizTalk 表达式编辑器。
在 BizTalk 表达式编辑器中，添加以下内容：
```
InsertPO = UpdatePOMessageCreator.UpdatePOMessageCreator.XMLMessageCreator();
InsertPO(WCF.Action) = "TableOp/Insert/dbo/Purchase_Order";
```
此处，InsertPO 是在步骤 2：为 BizTalk Orchestrations 创建消息中创建的消息，用于在 Purchase_Order 表上执行插入操作的请求消息。在 MessageAssignment 形状中，调用 UpdatePOMessageCreator 类来创建请求消息。此外，为请求消息设置 WCF 操作。
在 “构造消息” 形状和 “消息分配” 形状之后，添加转换形状。
在“ 转换配置 ”对话框中的左窗格中的 “转换 标签”下，单击“ 源”。

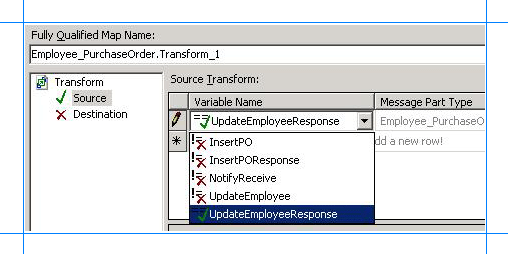

在右侧的 “源转换” 框中，单击 变量名称 下方的空白处，然后选择 UpdateEmployeeResponse。
在“ 转换配置 ”对话框中的左窗格中的 “转换 ”标签下，单击“ 目标”。
从右侧的 目标转换 框中，单击 变量名称 下的空白处，然后选择 InsertPO。
单击 “确定” 。地图文件随即打开。
展开源架构和目标架构中的节点。
将两个架构中的员工编号和名称字段进行映射。
- 将源架构（UPDATE_EMPLOYEEResponse）中的 Employee_ID 节点映射到目标架构中的 Employee_ID 节点（插入）。
- 将源架构中的 “名称” 节点映射到目标架构中的 Employee_Name 。

  下图显示了映射的架构。

  保存并关闭地图。

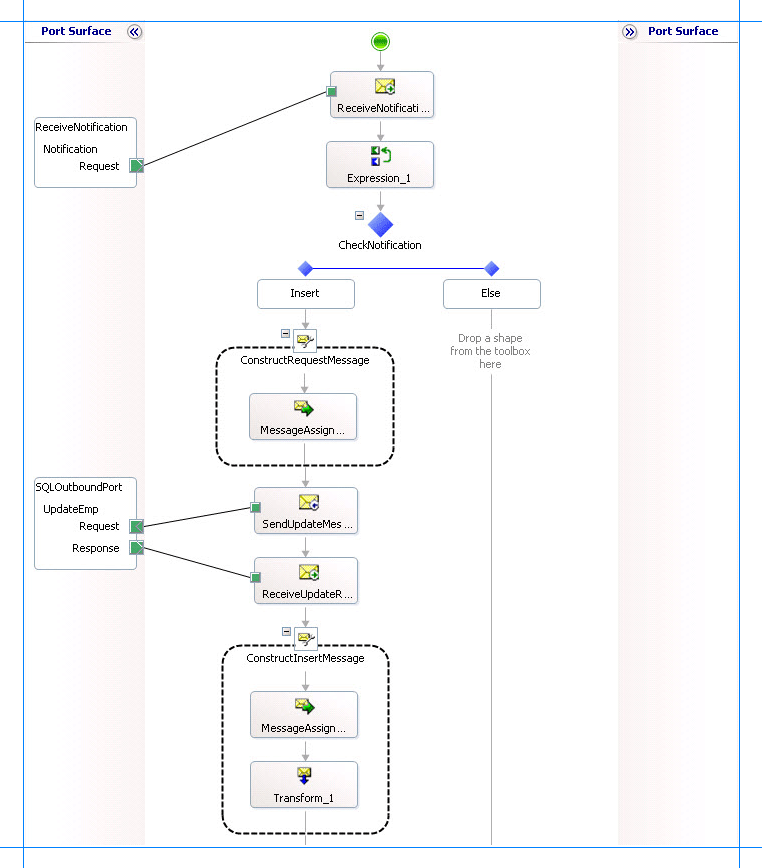

下一个图显示了正在进行的编排。
