Visual Studio Code 的 MSSQL 扩展中的架构设计器简化了复杂的架构设计，并更直观地了解数据库结构。 它集成了数据库关系图功能来可视化现有架构，并允许开发人员直接在图形环境中设计和管理数据库，而无需编写 Transact-SQL （T-SQL） 语句。
特点
架构设计器提供以下功能：
- 使用交互式关系图可视化数据库结构。
- 创建或编辑表、外键、主键和约束。
- 搜索、拖放、筛选、缩放、使用微型地图和自动排列图表来高效导航和自定义。
- 导出架构关系图以与团队共享或包含在文档中。
- 自动生成并查看表示架构更改的只读 T-SQL 脚本。
- 使用“发布更改”功能查看和应用对数据库的更改。
打开架构设计器
右键单击对象资源管理器中的数据库，然后从菜单中选择“设计架构”（预览）。 这会打开架构设计器视图，然后可让你查看视觉对象数据库关系图。
进入架构设计器后，可以找到具有各种导航功能的画布。 下面介绍了如何绕过：
平移和缩放：选择并拖动画布上的任意位置以在图表中平移。 使用鼠标滚轮或触控板手势放大和缩小，以获取更近或更广泛的视图。
微型地图：使用内置微型地图（位于设计器右下角）快速导航大型或复杂架构。
拖放：通过在画布上拖动元素来重新排列表和关系。 这有助于创建对你或你的团队有意义的布局。
搜索和筛选：使用搜索框（Ctrl+F 或 Cmd+F）查找特定表或列。 应用筛选器以专注于架构的某些部分或隐藏不相关的元素。
自动排列：默认情况下，图表自动排列在清晰且可读的布局中。 如果已手动重新定位表并想要重置视图，请选择 “自动排列” 按钮，将表重新组织为默认优化布局。
了解表结构和关系

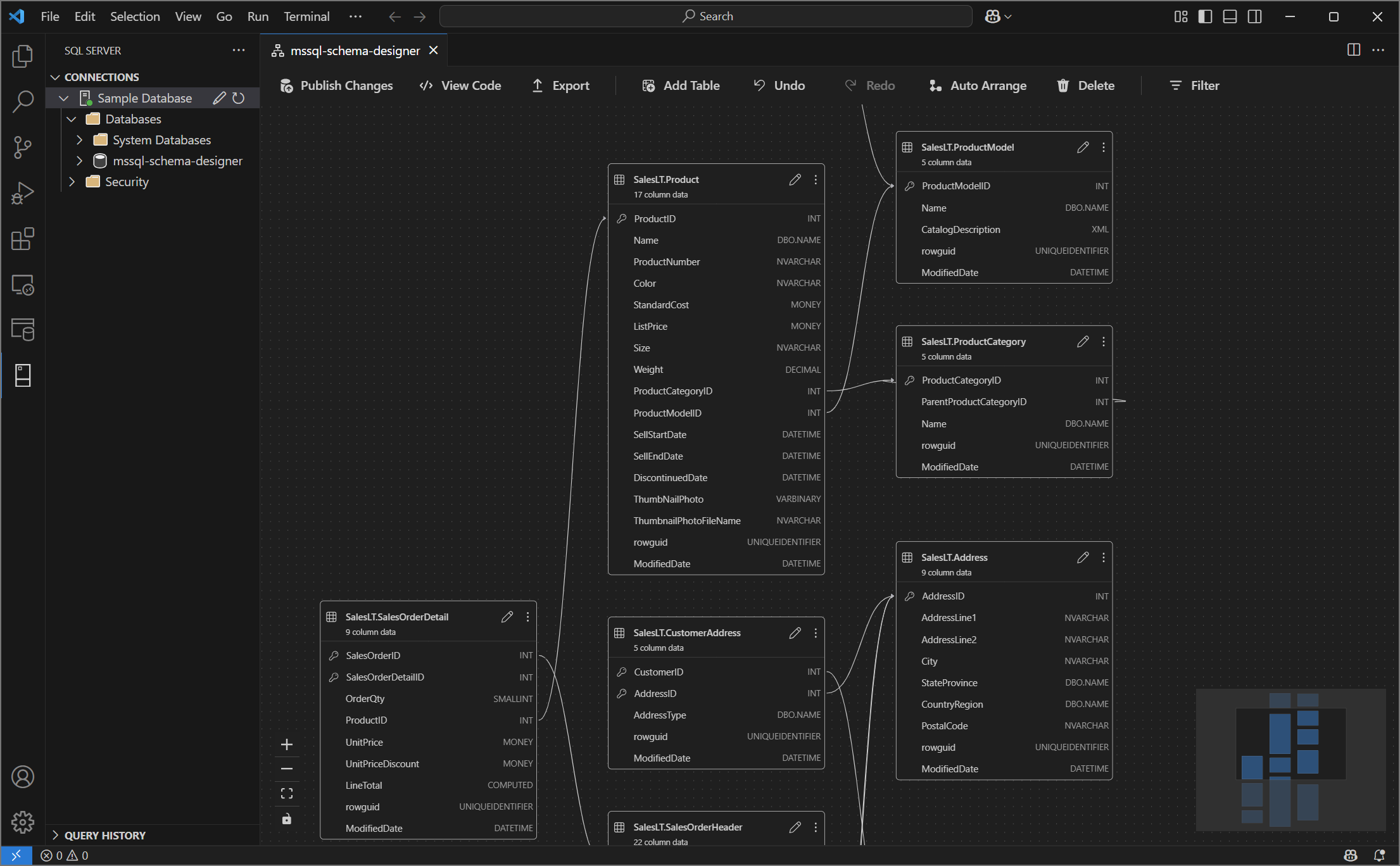

输入架构设计器视图后，可以看到数据库表的可视化效果。 每个表显示其架构和表名称、列、数据类型和主键，显示为键图标。
外键关系通过列间的连接箭头来显示。 例如，在上图中，AddressID表中的列CustomerAddress引用表中的AddressIDAddress列，直观地表示它们之间的关系。
添加或编辑表
若要添加新表，请选择顶部工具栏中的 “添加表 ”按钮。 要编辑现有的表格，请在关系图中选中需要修改的表格，并点击该表格上的铅笔图标。
此操作将在侧面板中的“表编辑器”中打开“表”选项卡，您可以在其中：
- 选择或更改架构
- 定义表名称
- 添加名称、数据类型、默认值和约束的新列
- 将一个或多个列标记为主键
- 根据需要删除或更新现有列
进行更改后，选择“ 保存 ”以应用它们。 关系图会更新以反映更改。 有关更高级的表编辑功能（如创建索引或设置约束规则），请使用 Visual Studio Code 的 MSSQL 扩展中的表设计器。
添加或编辑外键关系
若要管理外键关系，请在关系图中的表中选择省略号（...），然后选择“ 管理关系”。
此选项将在“表编辑器”侧面板中打开“外键”选项卡，可在其中：
- 通过引用其他表中的主键来添加新的外键关系
- 定义外键名称
- 编辑现有外键以更新或更正关系
更改会自动反映在视觉关系图中，箭头显示每个关系的方向。
或者，可以通过直接在关系图中将箭头从一列拖动到另一列来创建关系。 此方法定义所选列之间的一对一关系。
在脚本窗格中查看架构定义
在功能区工具栏中，选择 “查看代码 ”按钮以打开底部窗格。 此窗格显示一个只读的 T-SQL 脚本，该脚本实时展示在架构设计器上执行的操作。
审核并发布更改
编辑完表或关系后，选择顶部工具栏中的 “发布更改 ”按钮。 这会生成更改摘要报告，其中列出了对架构的所有待定修改。
仔细查看报告，并选中确认框，确认并接受与应用更改相关的任何潜在风险。 此过程由 DacFX（数据层应用程序框架）提供支持，可确保架构更新顺利、可靠地部署，并且对数据库造成最小中断。
