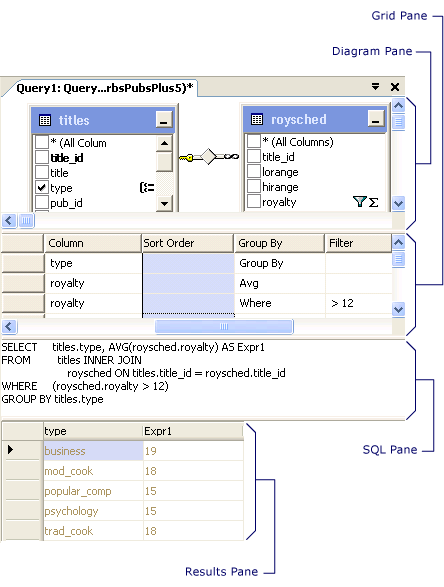

クエリ、ビュー、インライン関数、または単一ステートメントのストアド プロシージャを設計する場合、使用するデザイナーは、ダイアグラム ペイン、抽出条件ペイン、SQL ペイン、結果ペインの 4 つのペインで構成されます。
ダイアグラム ペインには、クエリを実行しているテーブルとその他のテーブル値オブジェクトが表示されます。 各四角形は、テーブルまたはテーブル値オブジェクトを表し、使用可能なデータ列を示します。 結合は、四角形間の線で示されます。 詳細については、「ダイアグラム ペイン (Visual Database Tools)」を参照してください。
抽出条件ペインには、表示するデータ列、選択する行、行のグループ化方法などのオプションを指定するスプレッドシートのようなグリッドが含まれています。 詳しくは、「抽出条件ペイン (Visual Database Tools)」を参照してください。
SQL ペインには、クエリまたはビューの SQL ステートメントが表示されます。 デザイナーによって作成された SQL ステートメントを編集することも、独自の SQL ステートメントを入力することもできます。 これは、ダイアグラム ペインや抽出条件ペインを使用して作成できない SQL ステートメント (共用体クエリなど) を入力する場合に特に便利です。 詳細については、「SQL ペイン (Visual Database Tools)」を参照してください。
結果ペインには、クエリまたはビューによって取得されたデータを含むグリッドが表示されます。 クエリおよびビュー デザイナーのペインには、最後に実行された SELECT クエリの結果が表示されます。 グリッドのセルの値を編集してデータベースを変更したり、行を追加または削除したりできます。 詳細については、「結果ウィンドウ (Visual Database Tools)」を参照してください。
クエリまたはビューは、任意のペインで作業することで作成できます。表示する列は、[ダイアグラム] ペインで選択するか、[抽出条件] ペインに入力するか、SQL ペインの SQL ステートメントの一部にすることで指定できます。
ペインの表示と非表示の切り替え
ペインを非表示にしたり、表示されていないペインを表示したりするには、デザイン 画面を右クリックし、[ ウィンドウ] をポイントして、ペインの名前をクリックします。 クエリ およびビュー デザイナーがクエリ デザイナー モードで開かれている場合、[ 結果 ] ペインは使用できません。
