手順 2: UPDATE_EMPLOYEE応答メッセージを操作要求メッセージの挿入にマップする

2025-06-05

手順 2/4

完了までの時間: 10 分

目的： この手順では、 Purchase_Order テーブルに対して挿入操作を実行する要求メッセージを作成し、 UPDATE_EMPLOYEE ストアドプロシージャの応答メッセージを挿入操作の要求メッセージにマップします。これにより、 Purchase_Order テーブルに 挿入される応答メッセージの値を渡します。

[前提条件]

手順 1: Purchase_Order テーブルへの挿入操作の要求メッセージ作成を完了している必要があります。

メッセージをマップするには

既存のオーケストレーションにおいて、決定図形の挿入ブロックで、ReceiveUpdateResponse図形の下にメッセージ割り当て図形を追加します。ツールボックスから、 メッセージの割り当て 図形を指定されたスペースにドラッグします。

注

メッセージ割り当て図形をデザイン画面にドロップすると、オーケストレーションデザイナーによって、囲まれたメッセージの構築図形が自動的に作成されます。
デザイン画面で、 ConstructMessage_1 図形を右クリックし、[ プロパティウィンドウ] をクリックします。
ConstructMessage_1図形の [プロパティ] ウィンドウで、次の値を指定します。

このプロパティを設定するこの値に

作成されたメッセージ InsertPO

名前 ConstructInsertMessage
MessageAssignment 図形をダブルクリックし、BizTalk 式エディターを開きます。
BizTalk 式エディターで、次を追加します。
```
InsertPO = UpdatePOMessageCreator.UpdatePOMessageCreator.XMLMessageCreator();
InsertPO(WCF.Action) = "TableOp/Insert/dbo/Purchase_Order";
```
ここでは、 InsertPO は、「手順 2: BizTalk オーケストレーションのメッセージを作成する」で作成したメッセージで、 Purchase_Order テーブルに対する挿入操作の要求メッセージを送信します。 MessageAssignment 図形で、UpdatePOMessageCreator クラスを呼び出して要求メッセージを作成します。また、要求メッセージの WCF アクションを設定します。
[ メッセージの構築] 図形内と [ メッセージの割り当て] 図形の後に、変換図形を追加します。
[ 変換の構成 ] ダイアログボックスの左側のウィンドウの [ 変換 ] ラベルの下にある [ ソース] をクリックします。

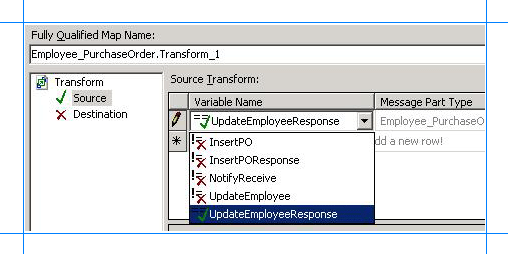

右側の [ ソース変換 ] ボックスで、[ 変数名] の下のスペースをクリックし、[ UpdateEmployeeResponse] を選択します。
[ 変換の構成 ] ダイアログボックスの左側のウィンドウの [ 変換 ] ラベルの下にある [ 変換先] をクリックします。
右側の「変換先変換」ボックスで、「変数名」の下のスペースをクリックし、「InsertPO」を選択します。
OK をクリックします。マップファイルが開きます。
ソーススキーマと宛先スキーマ内のノードを展開します。
両方のスキーマでEmployee_IDフィールドと名前フィールドをマップします。
- ソーススキーマ (UPDATE_EMPLOYEEResponse) の Employee_ID ノードを、コピー先スキーマ (挿入) の Employee_ID ノードにマップします。
- ソーススキーマの [名前] ノードを、宛先スキーマの Employee_Name にマップします。

  次の図は、マップされたスキーマを示しています。

  マップを保存して閉じます。
次の図は、進行中のオーケストレーションを示しています。
