チュートリアル: データ フローを使用して資産からクラウドにメッセージを送信する

このチュートリアルでは、データ フローを使用して、MQTT ブローカーから Azure Event Hubs サービスのイベント ハブにメッセージを転送します。 イベント ハブは、ストレージと分析のためにデータを他のクラウド サービスに配信できます。 次のチュートリアルでは、リアルタイム ダッシュボードを使用してデータを視覚化します。

[前提条件]

このチュートリアルを始める前に、「チュートリアル: OPC UA 資産を Azure IoT Operations クラスターに追加する」を完了する必要があります。

どのような問題が解決されますか?

Microsoft Fabric Real-Time ダッシュボードなどのツールを使用して OPC UA データを分析するには、Azure Event Hubs などのクラウド サービスにデータを送信する必要があります。 データ フローでは MQTT トピックをサブスクライブし、Azure Event Hubs 名前空間内のイベント ハブにメッセージを転送できます。 次のチュートリアルでは、リアルタイム ダッシュボードを使用して、データの視覚化と分析を行う方法について説明します。

環境変数を設定する

シェルで次の環境変数が設定されていることを確認します。

# The name of the resource group where your Kubernetes cluster is deployed
RESOURCE_GROUP=<resource-group-name>

# The name of your Kubernetes cluster
CLUSTER_NAME=<kubernetes-cluster-name>

# The name of the user-assigned managed identity that you created for cloud connections
USER_ASSIGNED_MI_NAME=<cloud-connection-uami>

# The name of the resource group where your Kubernetes cluster is deployed
$RESOURCE_GROUP = "<resource-group-name>"

# The name of your Kubernetes cluster
$CLUSTER_NAME = "<kubernetes-cluster-name>"

# The name of the user-assigned managed identity that you created for cloud connections
USER_ASSIGNED_MI_NAME="<cloud-connection-uami>"

Event Hubs 名前空間を作成する

Event Hubs 名前空間とイベント ハブを作成するには、シェルで次の Azure CLI コマンドを実行します。 次のコマンドは、Kubernetes クラスターと同じリソース グループに Event Hubs 名前空間を作成します。

az eventhubs namespace create --name ${CLUSTER_NAME:0:24} --resource-group $RESOURCE_GROUP --disable-local-auth true

az eventhubs eventhub create --name destinationeh --resource-group $RESOURCE_GROUP --namespace-name ${CLUSTER_NAME:0:24} --retention-time 1 --partition-count 1 --cleanup-policy Delete

az eventhubs namespace create --name $CLUSTER_NAME.Substring(0, [MATH]::Min($CLUSTER_NAME.Length, 24)) --resource-group $RESOURCE_GROUP --disable-local-auth true

az eventhubs eventhub create --name destinationeh --resource-group $RESOURCE_GROUP --namespace-name $CLUSTER_NAME.Substring(0, [MATH]::Min($CLUSTER_NAME.Length, 24)) --retention-time 1 --partition-count 1 --cleanup-policy Delete

クラスター内の Azure IoT Operations 拡張機能に Event Hubs 名前空間へのアクセス権を付与するには、次の Azure CLI コマンドを実行します。

EVENTHUBRESOURCE=$(az eventhubs namespace show --resource-group $RESOURCE_GROUP --namespace-name ${CLUSTER_NAME:0:24} --query id -o tsv)

PRINCIPAL=$(az identity show --name $USER_ASSIGNED_MI_NAME --resource-group $RESOURCE_GROUP --query principalId --output tsv)

az role assignment create --role "Azure Event Hubs Data Sender" --assignee $PRINCIPAL --scope $EVENTHUBRESOURCE

$EVENTHUBRESOURCE = $(az eventhubs namespace show --resource-group $RESOURCE_GROUP --namespace-name $CLUSTER_NAME.Substring(0, [MATH]::Min($CLUSTER_NAME.Length, 24)) --query id -o tsv)

$PRINCIPAL = $(az identity show --name $USER_ASSIGNED_MI_NAME --resource-group $RESOURCE_GROUP --query principalId --output tsv)

az role assignment create --role "Azure Event Hubs Data Sender" --assignee $PRINCIPAL --scope $EVENTHUBRESOURCE

イベント ハブにメッセージを送信するデータ フローを作成する

操作エクスペリエンス Web UI を使用して、クラスター内に次のデータ フローを作成および構成します。

• 受信メッセージの temperature フィールドの名前を TemperatureF に変更します。
• AssetId という名前のフィールドを追加します。このフィールドには、資産の名前が含まれます。
• 変換されたメッセージを MQTT トピックから、作成したイベント ハブに転送します。

データ フローを作成するには、次の手順に従います。

1. 操作エクスペリエンス Web UI を参照し、インスタンスを見つけます。 次に、[データ フロー エンドポイント] を選択し、[Azure Event Hubs] タイルで [+ 新規] を選択します。



2. [新しいデータ フロー エンドポイントの作成: Azure Event Hubs] で、名前として event-hubs-target を入力し、[ホスト] フィールドで作成した Event Hubs 名前空間を見つけます。

3. 認証方法としてユーザー割り当てマネージド ID を選択します。 クラウド接続に使用しているユーザー割り当てマネージド ID のクライアント ID とテナント ID の値を追加します。 次の CLI コマンドを使用して、リソース グループ内のユーザー割り当てマネージド ID のクライアント ID とテナント ID を一覧表示します。 az identity list -g $RESOURCE_GROUP -o table。

4. [適用] を選択します。



   新しいデータ フロー エンドポイントが作成され、[データ フロー エンドポイント] ページの一覧に表示されます。

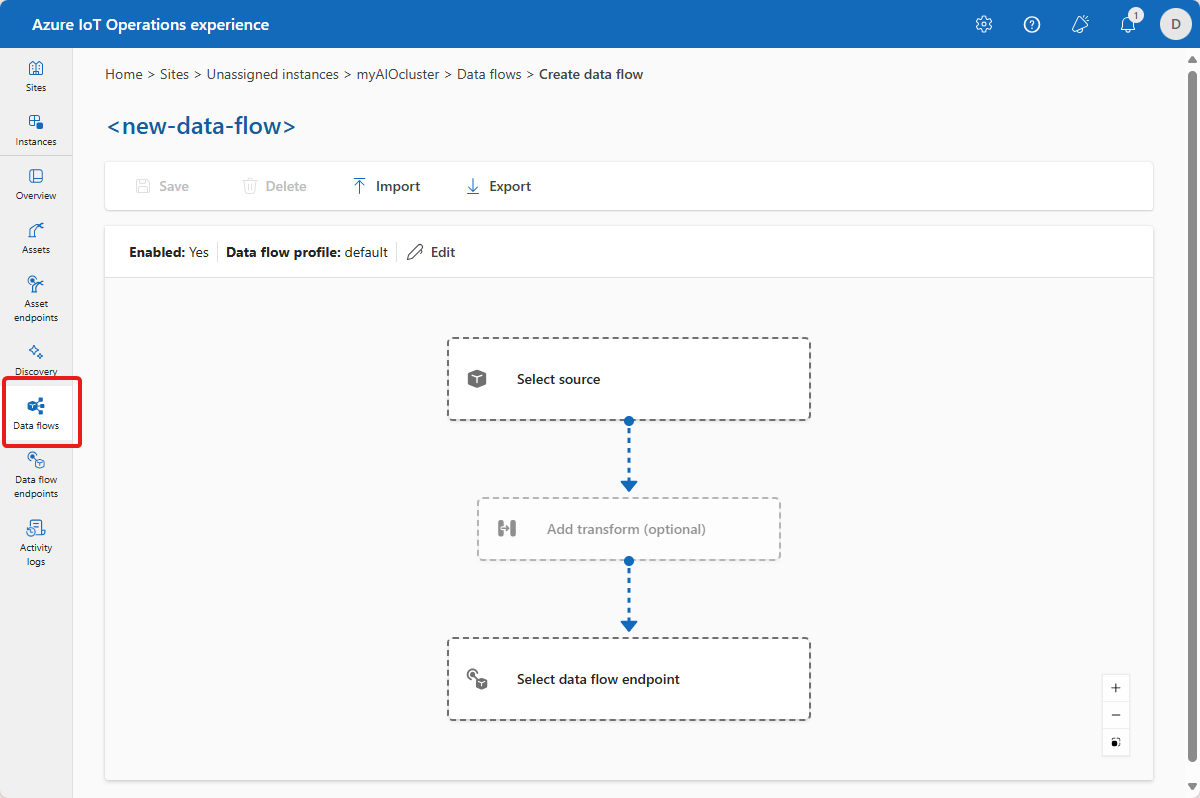

5. [データ フロー] を選択し、[+ データ フローの作成] を選択します。 <[新しいデータ フロー]> ページが表示されます。



6. データ フロー エディターで、[ソースの選択] を選択します。 次に、前に作成したサーモスタット資産を選び、[適用] を選択します。

7. データ フロー エディターで、[データ フロー エンドポイントの選択] を選択します。 次に、前に作成した [event-hubs-target] エンドポイントを選択し、[続行] を選択します。

8. 次のページで、トピックとして「destinationeh」を入力します。 このトピックは、Event Hubs 名前空間に作成したハブを参照します。 を選択してを適用します。 これで、データ フローに、ソースとしてサーモスタット資産が含まれ、宛先として Event Hubs 内のハブが含まれるようになりました。

9. 変換を追加するには、[変換の追加 (省略可能)] を選択します。

10. 受信メッセージの temperature フィールドの名前を変更するには、[名前の変更] タイルで [+ 追加] を選択します。

11. 次の名前変更変換を追加します。

    データポイント	新しいデータポイント名
    温度。価値	サーモスタット温度F（華氏）

12. メッセージ メタデータから資産 ID をコピーするには、次の名前変更変換を追加します:

    データポイント	新しいデータポイント名
    $metadata.user_property.externalAssetId	資産ID

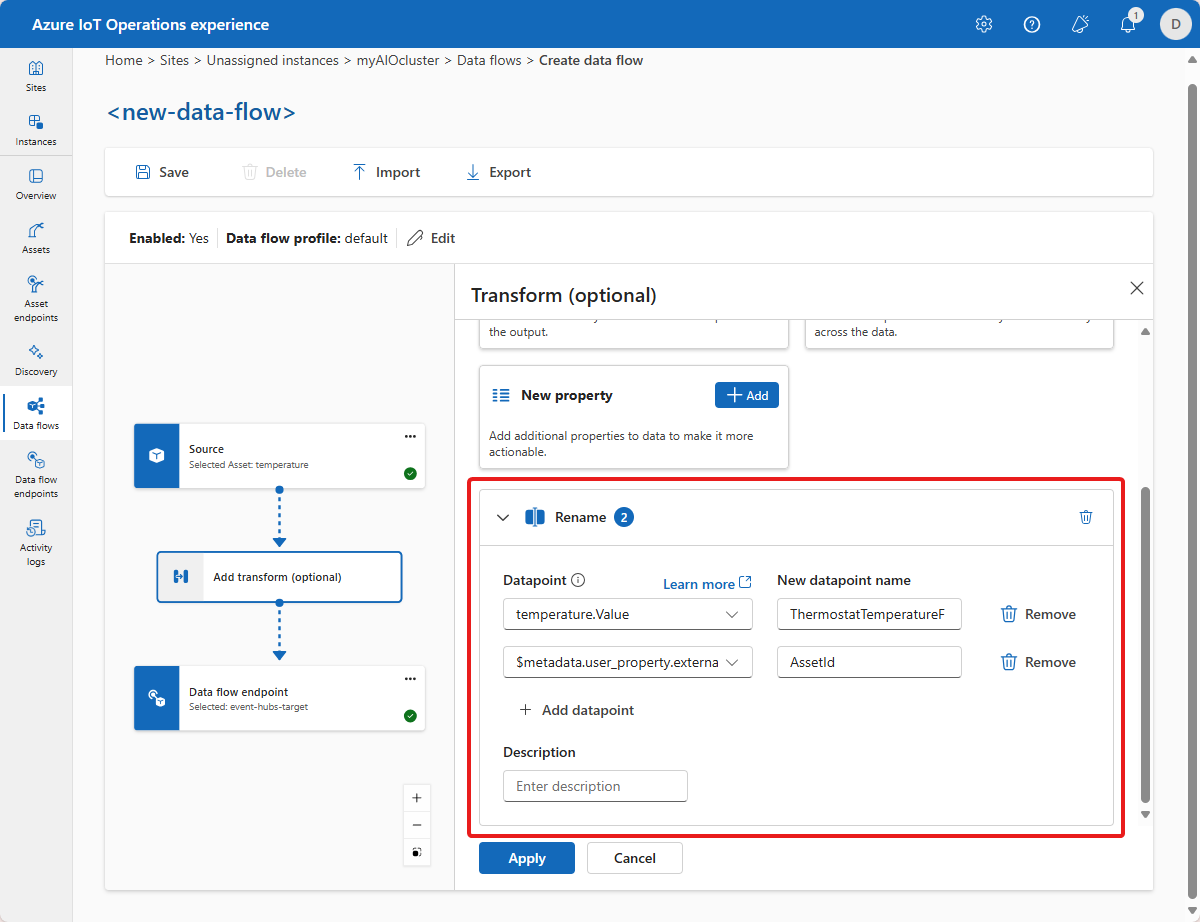

    名前変更変換は、次のスクリーンショットのようになります。



    を選択してを適用します。

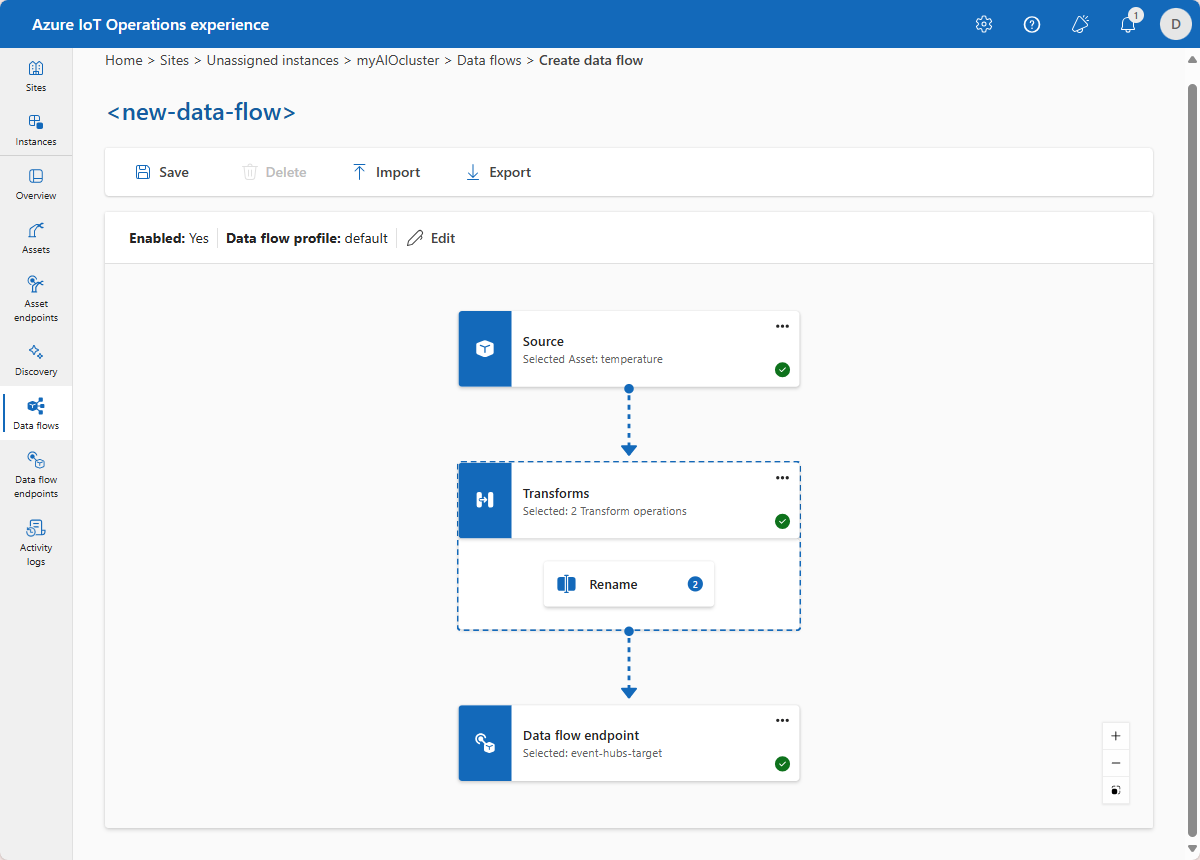

13. データ フロー エディターは、次のスクリーンショットのように表示されます。



14. データ フローの実行を開始するには、データ フローの名前として「tutorial-dataflow」を入力し、[保存] を選択します。 数分後、[プロビジョニングの状態] が [成功] に代わります。 これで、データ フローがクラスターで実行されるようになりました。

データ フローは MQTT トピックをサブスクライブして、サーモスタット資産からメッセージを受信します。 メッセージ内の一部のフィールドの名前が変更され、変換されたメッセージは、作成したイベント ハブに転送されます。

データが流れていることを確認する

データがクラウドに流れていることを確認するには、Azure portal で Event Hubs インスタンスを表示できます。 データ フローが開始され、メッセージがイベント ハブに送信されるまで、数分待つ必要がある場合があります。

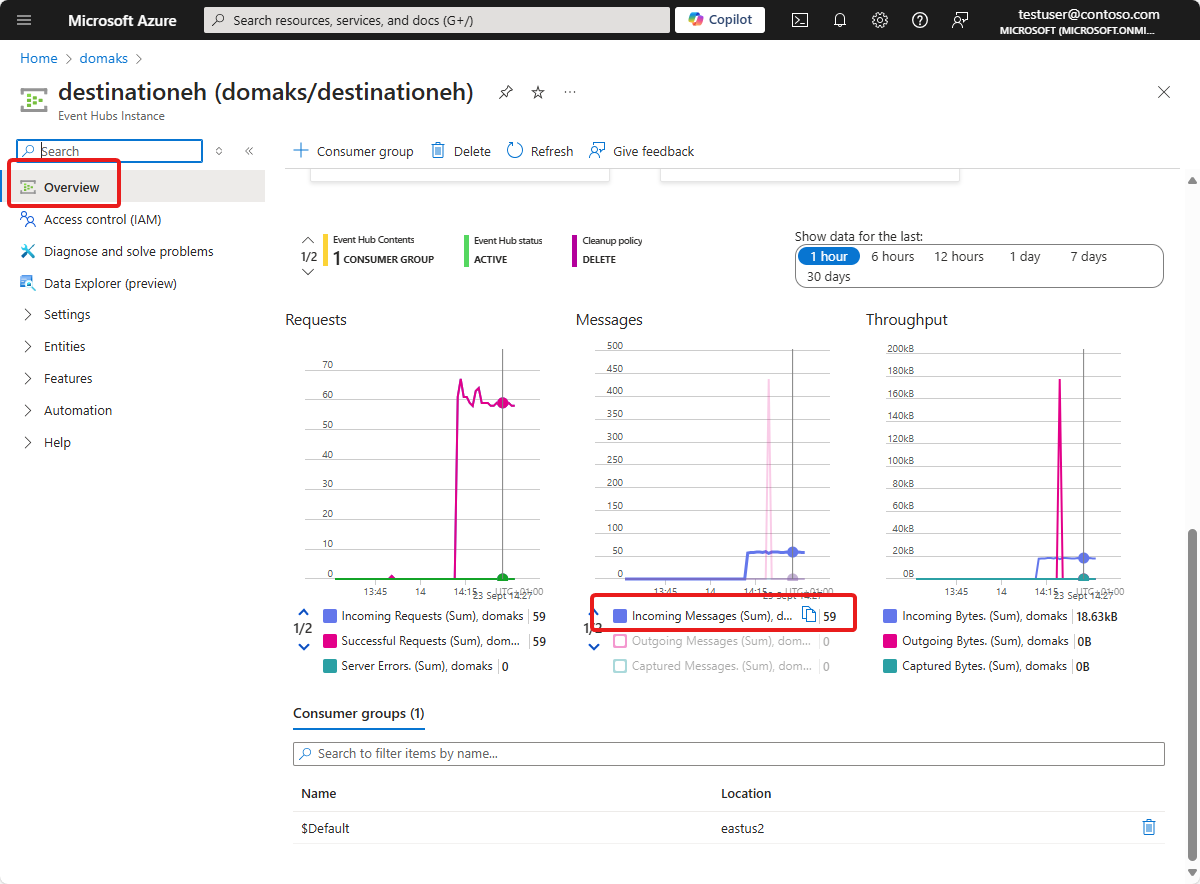

メッセージがインスタンスに流れている場合、インスタンスの [概要] ページで受信メッセージの数を確認できます。

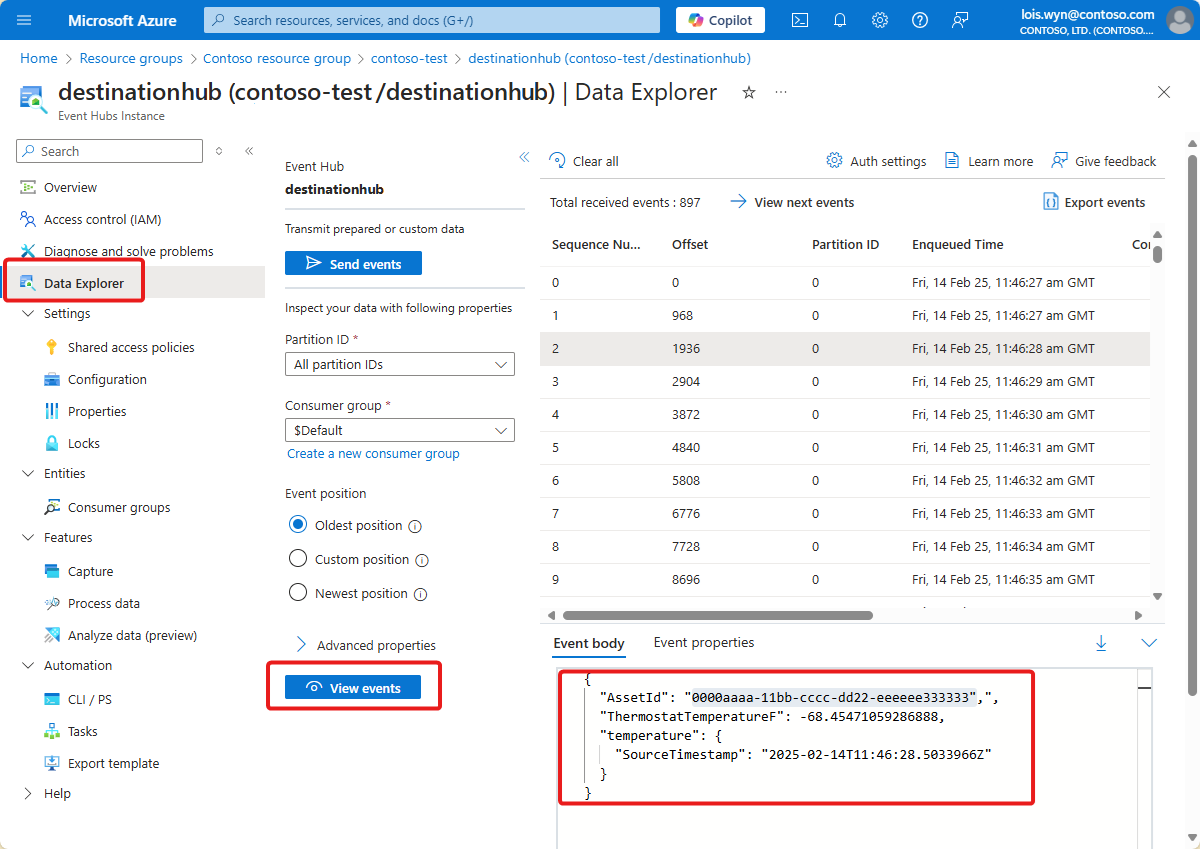

メッセージが流れている場合、[データ エクスプローラー] を使用してメッセージを表示できます。

問題をどのように解決したか。

このチュートリアルでは、データ フローを使用して、Azure Event Hubs 名前空間内のイベント ハブに MQTT トピックを接続しました。 次のチュートリアルでは、Microsoft Fabric リアルタイム インテリジェンスを使用してデータを視覚化します。

リソースをクリーンアップする

次のチュートリアルに進む場合は、すべてのリソースを保持してください。

Azure IoT Operations デプロイは削除するが、クラスターは保持する場合は、az iot ops delete コマンドを使用します。

az iot ops delete --cluster $CLUSTER_NAME --resource-group $RESOURCE_GROUP

このクイックスタート用に作成したすべてのリソースを削除する場合は、Azure IoT Operations をデプロイした Kubernetes クラスターを削除した後、そのクラスターを含んでいた Azure リソース グループを削除します。

これらのクイックスタートで Codespaces を使った場合は、GitHub から Codespace を削除します。

次のステップ

チュートリアル: 資産メッセージから分析情報を取得する
