Azure Managed Grafana ダッシュボードから Azure Monitor SCOM マネージドインスタンスデータのクエリを実行する

2024-11-05

この記事では、オペレーションデータベースから監視データを照会し、Azure Managed Grafana にダッシュボードを作成する方法について説明します。

Azure Monitor SCOM マネージドインスタンスにリンクされている Azure Managed Grafana から、SQL クエリを使用して、Azure Monitor SCOM マネージドインスタンスに格納されているオペレーションデータベースから監視対象データを取得できます。

前提条件

Azure Managed Grafana ポータルから監視データを照会する前に、SCOM マネージドインスタンスが Azure Managed Grafana にリンクされていることを確認します。詳細については、「Azure Managed Grafana 上のダッシュボード」をご覧ください。

Azure/SCOM マネージドインスタンス/オペレーションダッシュボードですぐに使用できるダッシュボードはほとんどありません。これは、Azure Managed Grafana インスタンス上で要件に応じてインポート、編集できます。

Azure Managed Grafana でダッシュボードを作成する

ダッシュボードを作成するには、次の手順に従います。

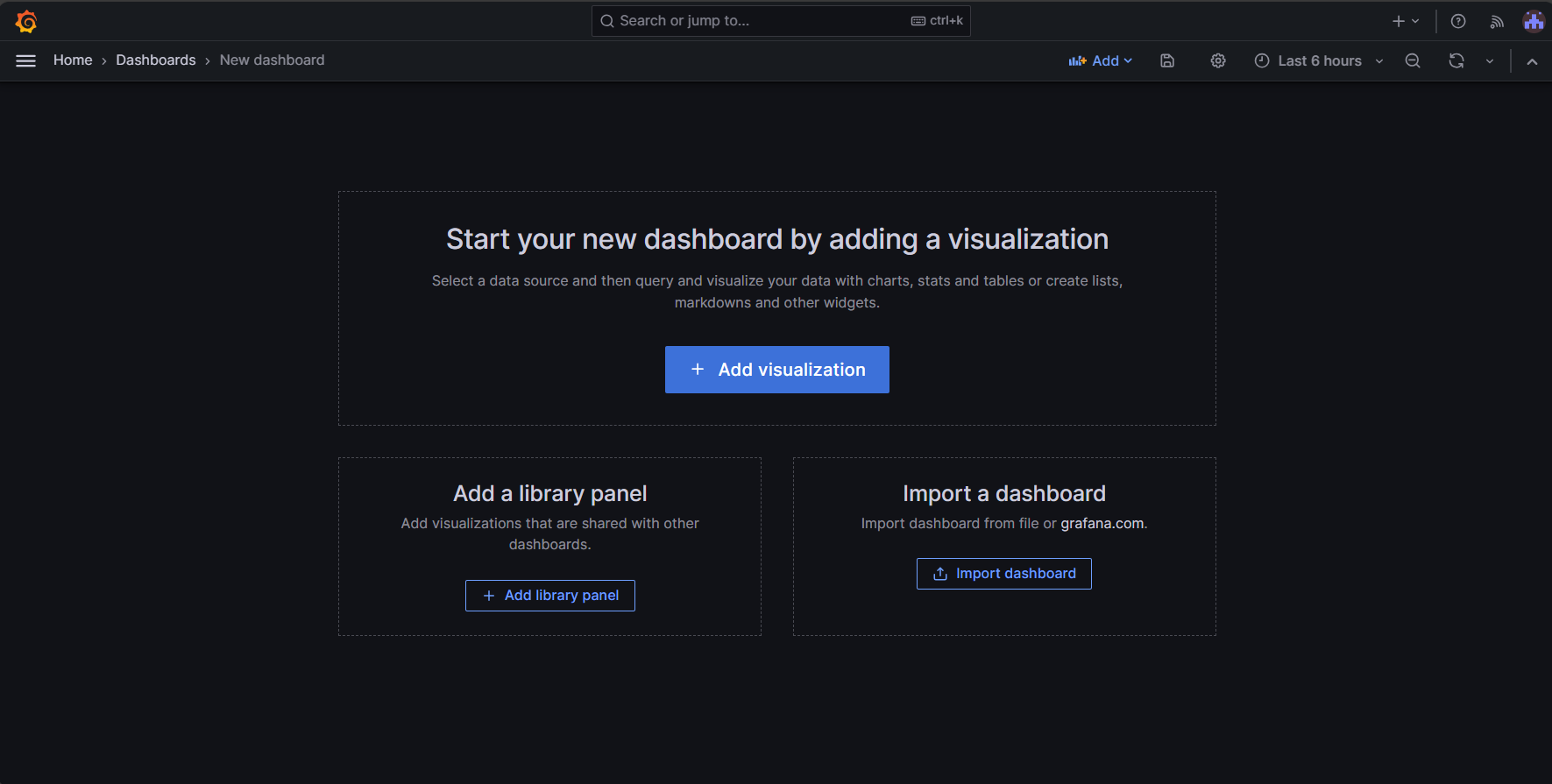

Grafana に移動し、[視覚化の追加] を選択します。使用可能なオプションに基づいて視覚化の種類を選択できます。

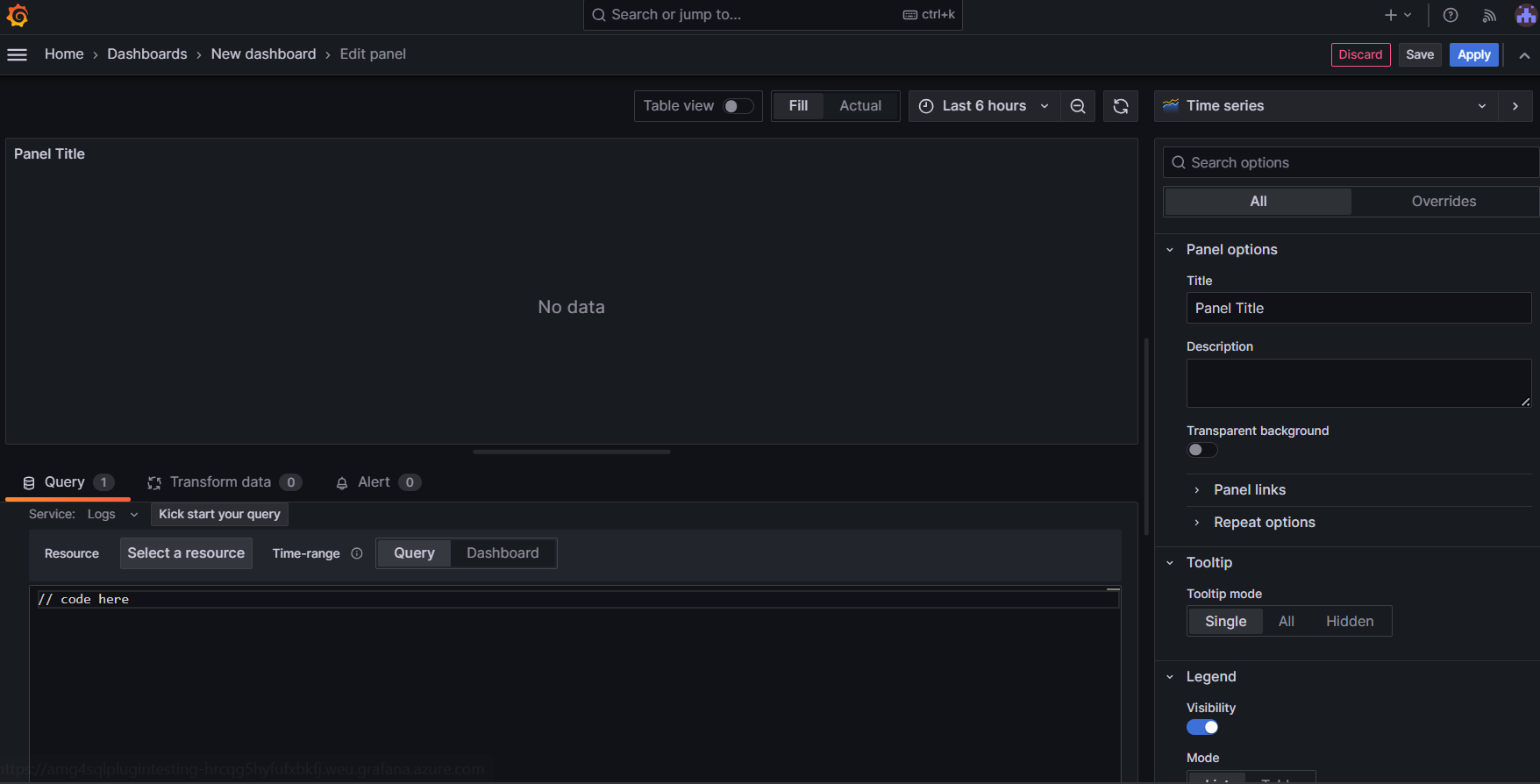

[パネルオプション] で、[タイトル] と [説明] を入力します。

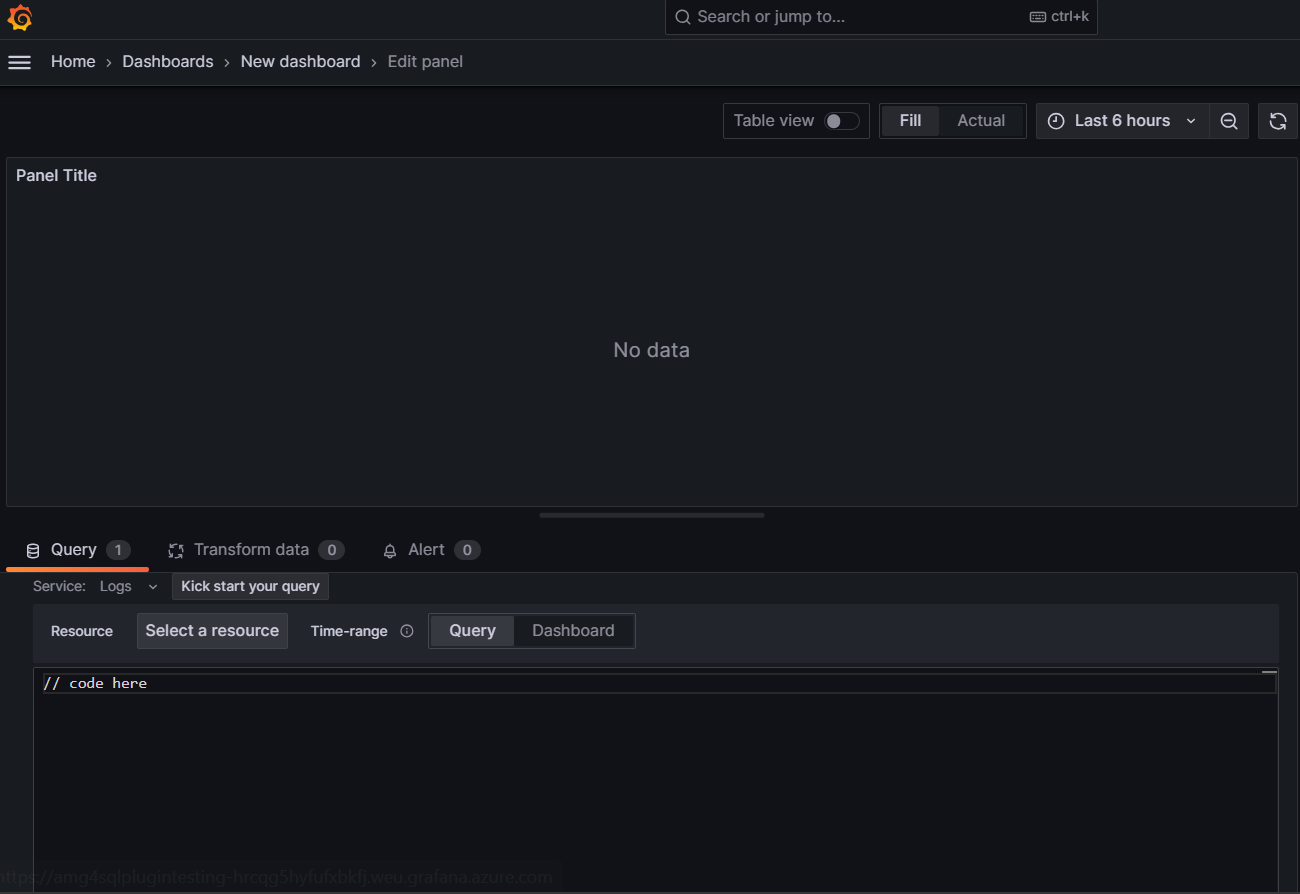

[クエリ] で [コード] を選択し、クエリを入力します。
[クエリの実行] を選択します。

サンプルクエリ

SCOM Managed Instance で Azure Managed Grafana の使用を開始するために役立つサンプルクエリとダッシュボードを次に示します。

ワークロードの正常性状態
ワークロードの正常性とそれらに対する新しいアラートの数
ワークロード上の上位のイベント
ワークロードからの上位アラート
ワークロードカウンターのパフォーマンスデータクエリ

次のクエリは、特定のワークロード/監視オブジェクトから正常性、アラート、上位イベントを構築するのに役立ちます。

Note

<管理パック名のプレフィックス>を実際の管理パック名に置き換えます (たとえば、SQL ワークロードの Microsoft.SQL%)。
<監視オブジェクトの種類>をコンポーネントクラスに置き換えます (SQL サーバーロールの %.DBEngineなど)。

ワークロードの正常性状態

SELECT HealthState =

        CASE

            WHEN MEV.HealthState = 1 THEN 'Healthy'

            WHEN MEV.HealthState = 2 THEN 'Warning'

            WHEN MEV.HealthState = 3 THEN 'Critical'

            ELSE 'Uninitialized'

        END,

        CAST(COUNT(*)  AS DECIMAL(5, 2)) AS servers

  FROM ${Database}.[dbo].[ManagedEntityGenericView] MEV

  INNER JOIN ${Database}.[dbo].[ManagedTypeView] MTV ON MTV.Id = MEV.MonitoringClassId and MTV.name like '%.<Monitoring Object Type>'

  INNER JOIN ${Database}.[dbo].[ManagementPackView] MPV ON MPV.Id = MTV.ManagementPackId and MPV.name like '<MP name Prefix>'

  GROUP BY MEV.HealthState

  ORDER BY MEV.HealthState

ワークロードの正常性とそれらに対する新しいアラートの数

SELECT MEV.Name

         ,HealthState =

      CASE

        WHEN MEV.HealthState = 1 THEN 'Healthy'

        WHEN MEV.HealthState = 2 THEN 'Warning'

        WHEN MEV.HealthState = 3 THEN 'Critical'

        ELSE 'Uninitialized'

      END

      ,NewAlerts = COUNT(AV.ResolutionState)

  FROM ${Database}.[dbo].[ManagedEntityGenericView] MEV

  INNER JOIN ${Database}.[dbo].[ManagedTypeView] MTV ON MTV.Id = MEV.MonitoringClassId and MTV.name like '%.<Monitoring Object Type>'

  INNER JOIN ${Database}.[dbo].[ManagementPackView] MPV ON MPV.Id = MTV.ManagementPackId and MPV.name like '%<MP name prefix>%'

  INNER JOIN ${Database}.[dbo].[AlertView] AV ON AV.MonitoringClassId = MTV.Id and AV.ResolutionState = 0 AND  $__timeFilter(TimeRaised)

  GROUP BY MEV.Name, HealthState, AV.ResolutionState

ワークロード上の上位のイベント

SELECT EventDescription = LT5.LTValue

      ,Count(*) Occurences

      ,AffectedSQLServers = Count(DISTINCT(EV.LoggingComputer))

  FROM ${Database}.[dbo].[EventView] EV

  INNER JOIN ${Database}.[dbo].[ManagedTypeView] MTV ON MTV.Id = EV.ClassId

  INNER JOIN ${Database}.[dbo].[ManagementPackView] MPV ON MPV.Id = MTV.ManagementPackId and MPV.name like '%<MP Name Prefix>%'

  INNER JOIN ${Database}.dbo.LocalizedText LT5 ON EV.EventNumberStringId = LT5.LTStringId AND LT5.LanguageCode = 'ENU'

  WHERE $__timeFilter(TimeGenerated) AND LevelId < 3

GROUP BY Number, LT5.LTValue

ORDER BY Occurences, AffectedSQLServers DESC;

ワークロードからの上位アラート

SELECT AV.AlertStringName AS Alert

      ,Occurrence = COUNT(AV.ResolutionState)

      ,AffectedServers = COUNT(MEV.name)

  FROM ${Database}.[dbo].[AlertView] AV

  INNER JOIN ${Database}.[dbo].[ManagedTypeView] MTV ON MTV.Id = AV.MonitoringClassId and MTV.name like '%<Monitoring Object Type>'

  INNER JOIN ${Database}.[dbo].[ManagementPackView] MPV ON MPV.Id = MTV.ManagementPackId and MPV.name like '%M<MP Name Prefix>%'

  INNER JOIN ${Database}.[dbo].[ManagedEntityGenericView] MEV ON MTV.Id = MEV.MonitoringClassId

  where AV.ResolutionState = 0 and  $__timeFilter(TimeRaised)

  GROUP BY AV.AlertStringName, AV.ResolutionState

ワークロードカウンターのパフォーマンスデータクエリ

SELECT PD.TimeSampled

   ,CASE

		WHEN BME.Path IS NOT NULL AND BME.Path <> '' THEN CONCAT(BME.Path, '\', COALESCE(BME.Name, ''))

		ELSE COALESCE(BME.Name, '') END AS TagetObjectPath

  ,ObjectName = PC.ObjectName

  ,CounterName = PC.CounterName

  ,Value = PD.SampleValue

  FROM dbo.PerformanceDataAllView PD

  INNER JOIN dbo.PerformanceSource PS ON PD.PerformanceSourceInternalId = PS.PerformanceSourceInternalId

  INNER JOIN dbo.PerformanceCounter PC ON PS.PerformanceCounterId = PC.PerformanceCounterId and CounterName = 'Receive I/Os/sec'

  INNER JOIN dbo.BaseManagedEntity BME ON PS.BaseManagedEntityId = BME.BaseManagedEntityId AND BME.IsDeleted = 0

  INNER JOIN [dbo].[ManagedTypeView] MTV ON MTV.Id = BME.BaseManagedTypeId

  INNER JOIN [dbo].[ManagementPackView] MPV ON MPV.Id = MTV.ManagementPackId and MPV.name like 'Microsoft.SQL%'

次のステップ

Azure Monitor SCOM マネージドインスタンスの問題を解決する。
