Application Gateway のメトリック

2025-06-17

Azure Application Gateway には、 Azure Monitor メトリックを使用した包括的な監視機能が用意されています。これらのメトリックは、要求の待機時間、バックエンド接続、スループットの測定など、アプリケーションゲートウェイインスタンスのパフォーマンスと正常性を追跡するのに役立ちます。

この記事では、Application Gateway で使用できるメトリック、それらにアクセスして視覚化する方法、メトリックのしきい値に基づいてアラートを構成する方法について説明します。パフォーマンスのボトルネック、バックエンド正常性インジケーター、およびセキュリティ監視用の Web アプリケーションファイアウォール (WAF) メトリックの診断に役立つタイミングメトリックについて説明します。詳細については、「Azure Monitor metrics」(Azure Monitor メトリック) を参照してください。

メトリックの概要

Application Gateway メトリックは、特定の時点におけるゲートウェイのパフォーマンス特性を表す一定の間隔で収集される数値です。これらのメトリックは、要求が Application Gateway を通過するときに Azure Monitor に自動的に発行され、データポイントは 60 秒ごとにキャプチャされます。

Application Gateway V2 SKU でサポートされるメトリック

注

TLS/TCP プロキシに関する情報については、「データリファレンス」を参照してください。

タイミングのメトリック

Application Gateway には、要求と応答に関連するいくつかのタイミングメトリックが組み込まれています。これらはすべて、ミリ秒単位で測定されます。

Application Gateway のタイミングメトリックを示す図のスクリーンショット。

注

Application Gateway に複数のリスナーがある場合は、意味のある推論を得るために、異なる待機時間メトリックを比較しながら 常にリスナー ディメンションでフィルター処理します。

注

すべてのメトリックは 1 分間隔で集計されるため、メトリックデータに待機時間が発生する場合があります。この待機時間は、メトリックの開始時刻に基づいて、アプリケーションゲートウェイインスタンスによって異なる場合があります。

タイミングメトリックを使用して、観察された速度低下が、クライアントネットワーク、Application Gateway のパフォーマンス、バックエンドネットワーク、バックエンドサーバーの TCP スタックの飽和、バックエンドアプリケーションのパフォーマンス、または大きなファイルサイズのいずれによるものかを判断できます。詳細については、タイミングのメトリックに関する記事を参照してください。

たとえば、バックエンド先頭バイト応答時間に急増傾向が見られる一方、バックエンド接続時間が安定傾向を見せている場合、アプリケーションゲートウェイからバックエンドへの待機時間と、接続の確立にかかった時間が安定していると推測できます。急増はバックエンドアプリケーションの応答時間の増加が原因であると推測できます。一方、バックエンド先頭バイト応答時間の急増がバックエンド接続時間に対応する急増に関連付けられている場合は、Application Gateway とバックエンドサーバーの間のネットワーク、またはバックエンドサーバーの TCP スタックが飽和状態になっていることが推測できます。

バックエンド最終バイト応答時間が急増しているにもかかわらず、バックエンド先頭バイト応答時間が安定している場合は、この急増は要求されているファイルが大きいことが原因であると推測できます。

同様に、Application Gateway の合計時間が急増しているにもかかわらず、バックエンド最終バイト応答時間が安定している場合は、Application Gateway でのパフォーマンスのボトルネック、またはクライアントと Application Gateway 間のネットワークのボトルネックのいずれかの兆候である場合があります。さらに、クライアント RTT に対応する急増も見られる場合、この低下はクライアントと Application Gateway 間のネットワークが原因であることを示します。

アプリケーションゲートウェイの指標

Application Gateway に関しては、いくつかのメトリックを利用できます。一覧については、「Azure Application Gateway のメトリック」を参照してください。

バックエンドメトリック

Application Gateway に関しては、いくつかのバックエンドメトリックを利用できます。一覧については、「バックエンドメトリック」を参照してください。

Web アプリケーションファイアウォール (WAF) メトリック

WAF の監視については、WAF v2 メトリックと WAF v1 メトリックに関するページを参照してください。

メトリックの視覚化

アプリケーションゲートウェイに移動して [監視] の [メトリック] を選択します。利用できる値を表示するには、 [メトリック] ドロップダウンリストを選択します。

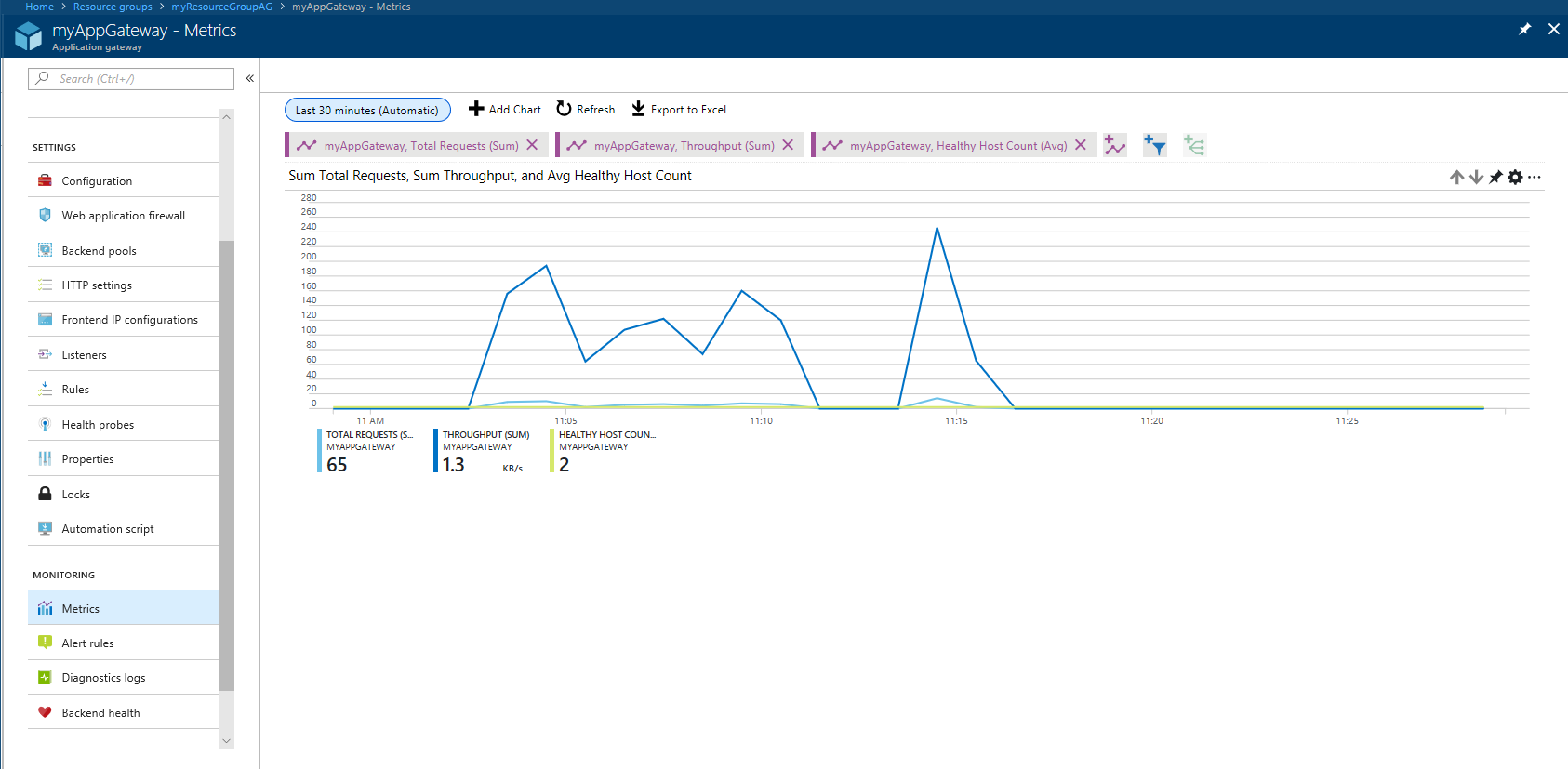

次の画像では、最後の 30 分間に表示された 3 つのメトリックの例を確認できます。

現在のメトリックの一覧を確認するには、「Azure Monitor のサポートされるメトリック」を参照してください。

メトリックに基づくアラートルール

リソースのメトリックに基づいてアラートルールを開始できます。たとえば、Application Gateway のスループットが指定した期間にしきい値を上回るか下回る場合、またはしきい値に等しい場合、アラートで webhook を呼び出したり、管理者に電子メールを送信したりできます。

次の例では、スループットのしきい値を超えた後に管理者に電子メールを送信するアラートルールの作成手順を説明します。

[メトリックアラートの追加] を選択して [ルールの追加] ページを開きます。このページには、メトリックページからもアクセスできます。
[ルールの追加] ページで、名前、条件、通知の各セクションに入力して、[OK] を選択します。
- [条件] セレクターで、[より大きい]、[以上]、[未満]、または [以下] の 4 つの値のいずれかを選択します。
- [期間] セレクターで、5 分から 6 時間までの期間を選択します。
- [メールの所有者、投稿者、閲覧者] を選択すると、そのリソースのアクセス権を持つユーザーに基づいて電子メールを動的に送信できます。それ以外の場合は、ユーザーのコンマ区切りの一覧を [追加の管理者メール] ボックスに指定できます。
